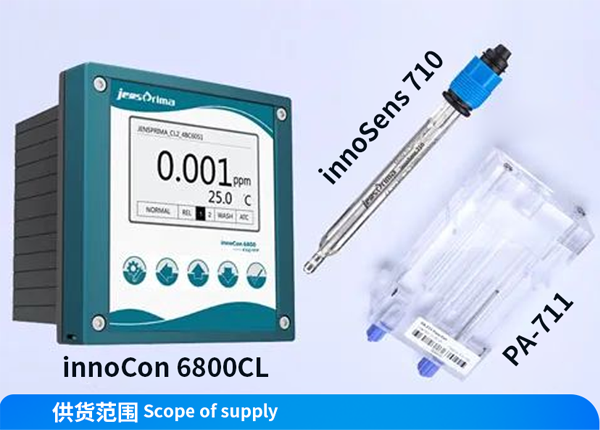

1、innoCon 6800CL余氯/二氧化氯/臭氧控制器
2、innoSens 710雙鉑金電極
3、PA-711流通槽

▌ 安裝要求

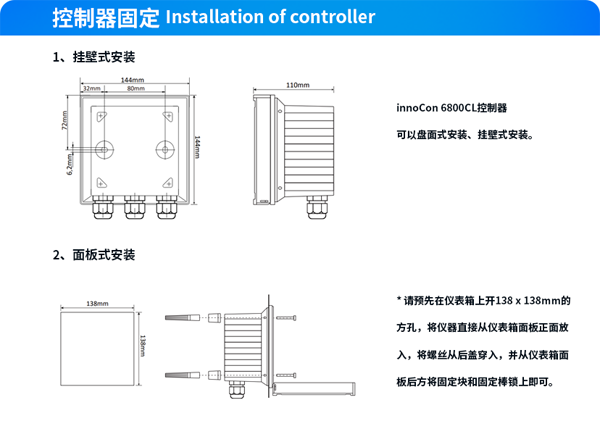

innoCon 6800控制器
應盡量靠近水樣監測點安裝，以確保測量的準確。

innoSens 710電極
當流通槽連續有水樣通過時，才可以將電極插入流通槽的電極孔中，并保證 innoSens 710一直浸泡在水樣中。如果流通槽長時間失水，務必將電極取出，用原有保護套套好，保護套必須保證有保護液。

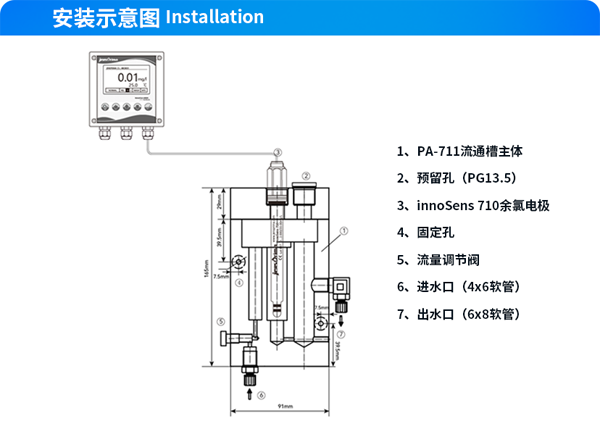

PA-711流通槽
流通槽應靠近innoCon 6800CL控制器安裝，將PA-711用螺栓固定在掛板上，然后將掛板安裝在支架上或垂直的墻面上。依照流通槽示意圖將進出水軟管與接頭連接好，排水管必須垂直向下且無背壓排放。

進水要求：
進水壓力：0.2 - 1bar
進水流量：10 - 30L/h（200-500ml/min）
進水溫度：0 - 50℃

注意：進水管若有大的懸浮顆粒時，請務必在進水管前加裝過濾器以防流通槽堵塞。調節PA-711流通槽進水閥，直到流通槽頂部水槽稍有水溢出，而流通槽排水管無明顯積水為宜。進水閥調節好后，不要隨意變動，以保證一個較為穩定的水樣流速。

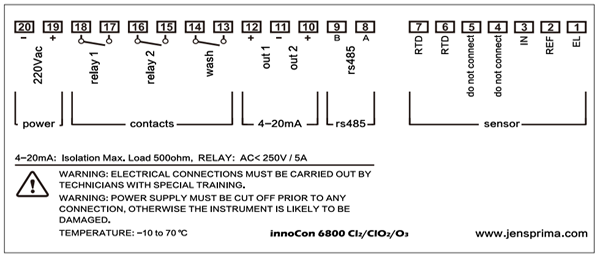

▌ 電氣連接

控制器的連接端子位于儀器內部，打開蓋板，進行電源、電極和信號輸出的接線。

供電電源：
端子19：220VAC L
端子20：220VAC N

傳感器連接：按標識接線
端子1：EL
端子2：REF
端子3：IN
端子6：GND，屏蔽線

輸出：
端子12：4-20mA +
端子11：4-20mA -

端子8：RS485 A
端子9：RS485 B

▌ 快速安裝建議

1、固定控制器和流通槽
2、安裝傳感器
3、調節進水流量，建議200-500ml/min，務必保證恒定的進水壓力，壓力波動可能導致數值波動。調整好流量后，不要再去隨意調整調節閥。
4、參考快速設置指南設置儀表。
5、必要的時候，用DPD測試計對儀表進行校準。
